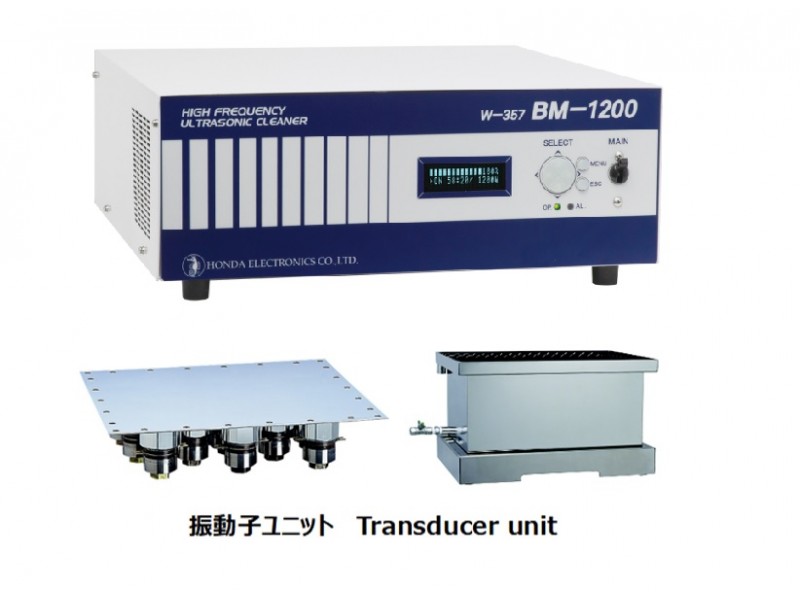

รุ่น W-357BM : W-357BM-600S / W-357BM-1200

สามารถขจัดอนุภาคขนาดซับไมครอนได้ด้วยคลื่นอัลตร้าโซนิค บริษัทเราสามารถให้คำแนะนำเครื่องล้างระบบอัลตร้าโซนิคแบบ Batch

การใช้งานเครื่องล้างระบบอัลตร้าโซนิคแบบ Batch จะทำผู้ใช้สามารถติดตั้งทรานส์ดิวเซอร์ได้อย่างอิสระตามชิ้นงานที่ต้องการทำความสะอาด และนอกจากจะทำความสะอาดเฉพาะส่วนที่จำเป็นได้แล้ว ยังสามารถทำความสะอาดได้หลายทิศทางด้วยการติดตั้งเครื่องทรานส์ดิวเซอร์เพิ่มเติมลงได้ โดยรุ่น W357BM จะมีระบบควบคุมแบบดิจิตอลเพื่อให้สามารถปล่อยคลื่นอัลตร้าโซนิคได้อย่างมีเสถียรภาพและมีระบบ Interface ที่หลากหลายเพื่อให้สามารถทำงานสอดคล้องกับเครื่องล้างได้

จุดเด่น

•  สามารถปล่อยคลื่นอัลตร้าโซนิคได้อย่างมีเสถียรภาพผ่านการควบคุมแบบดิจิตอล
•  มีระบบ Interface ที่หลากหลายเพื่อให้สามารถทำงานสอดคล้องกับเครื่องล้าง
•  สามารถจูนค่า Output ของคลื่นอัลตร้าโซนิคได้ตั้งแต่ 1W

การใช้งาน

•  ทำความสะอาด Head Slider บน HDD
• ทำความสะอาด Silicon Wafer
•  ทำความสะอาด Sapphire Wafer
•  ทำความสะอาด หลังงานแปรรูปสารกึ่งตัวนำ (Semiconductor)
•  ทำความสะอาด HDD

 Specifications (Generator):

Model No.	W-357BM-600	W-357BM-1200
Oscillation mode	Single frequency oscillation
Rated output power	600W	1200W
Output setting range	100W~600W	200W~1200W
Nominal oscillation frequency	1MHｚ
Power input	200-240 VAC, 50 / 60 Hz 1200 VA	200-240 VAC, 50 / 60 Hz 2400 VA
Interface Analog output	4-20mA current output
Interface Contact output	3 contacts : Alarm output Oscillation detection output Power ON output
Interface External drive input	2 contacts : Sensor input Remote input
Interface RS-485 communication	MODBUS (RTU) protocol *
Dimensions (WxDxHmm)	220 x 360 x 143 (Including rubber feet)	360 x 360 x 143 (Including rubber feet)
Weight	5kg	7kg

・Operating condition
　Temperature : 5 - 40℃
　Humidity : 5 - 80% (no condensation)
・Rating of contact point for external drive : Ultrasonic oscillation control
　(on control side)
　Contact input : 12VDC 0.1A or more
　Alarm output (on the unit) : 30VDC 0.1A
・Power cable length : 3m

Vibration plate

• F Type：Vibration plate

Model No.	W-357BM-600F	W-357BM-1200F
Generator model number	W-357BM-600	W-357BM-1200
Maximum allowable input	600W	1200W
Nominal oscillation frequency	1MHｚ
Effective cleaning area (WxDmm)	135×160	272×154
Dimensions (WxDxHmm)	250×220×68	355×245×68
Material	Plate : SUS316L, Electropolished surface
Weight	3.3kg	7kg
Corresponding wafer size	6 inch	8 inch
Transducer cable length	5m	5m×2

・Liquid contact surface material :
　Vibration plate : SUS316L
・Liquid temperature range : 5 - 80℃
・Transducer : PZT

• S Type：Tank type
